一、產品概況：
思邁奧SMA-BDC18北斗用戶指揮機是為了便于組網、調度指揮而設計的特種用戶機，兼容北二/北三衛星導航定位系統，最多可以管轄5000個下屬用戶。它除了具有普通型指揮機的所有功能之外，還可以同時監收其下管轄用戶機（各種北斗終端）的定位和通信信息，并可向所轄用戶機發送通播指揮信息。在應急通信系統中，北斗用戶指揮機主要配合北斗手持終端，起到信息匯總和指揮調度功能。該產品可在固定指揮所、移動指揮所、方艙等多種場合安裝使用。
二、功能特點：
設備自檢功能；
用戶授權與安全管理功能；
定位功能；
通信功能；
指揮功能；
位置報告功能；
內置大容量電池，可應急使用。
三、設備組成：

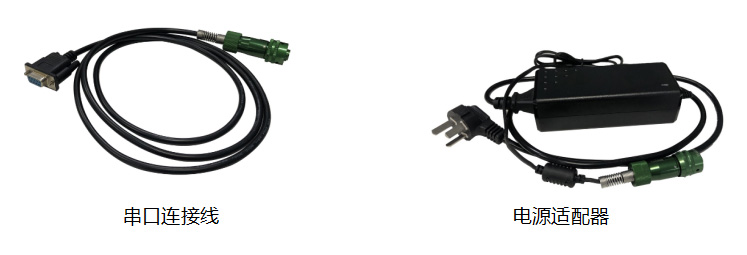

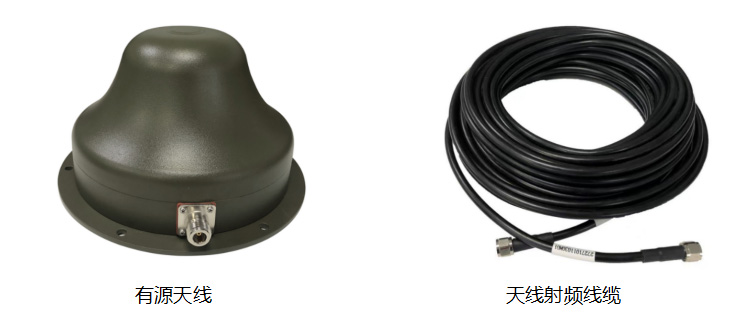

由主機、有源天線、射頻電纜、串口連接線、電源適配器組成。

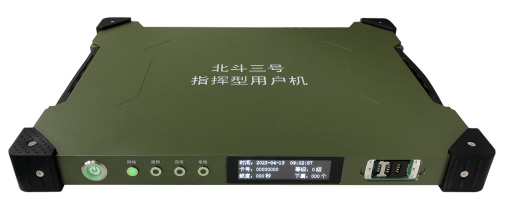

指揮機主機
四、技術規格：
4.1 RDSS指標
4.1.1接收指標
1)接收信號頻率：S2C 2491.75MHz±8.16MHz；
2)接收靈敏度：天線方位角0°~360°，仰角30°~90°，用戶機天線接收衛星信號電平為-153dBW時，接收信號誤碼率≤1×10-5（數據段24kbps信息幀）；
3)接收通道數：≥4；
4)雙向零值：1ms±10ns；
5)通道時差測量誤差：≤5ns(1σ)
4.1.2發射指標
1)北三發射信號頻率：Lf1 1614.26±4.08MHz、LF2 1618.34MHz±4.08MHz；
北二發射信號頻率：L頻點1615.68±4.08MHz。
2)發射信號頻率準確度：優于5×10-7；
3)發射信號EIRP值：方位角0°~360°，仰角20°~90°時，發射信號EIRP值≥4dBW，且≤13dBW；
4)載波相位調制偏差：≤3°；
5)發射信號載波抑制：≥30dB。
4.2 RNSS指標
1)接收頻率：BDS_B1&GPS_L1；
2)定位精度：水平：≤5米（CEP 50%，PDOP≤4）；
3)測試精度：0.2m/s；
4)捕獲靈敏度：-133dBm；
5)跟蹤靈敏度：-147dBm；
6)冷啟動定位時間：≤60s；
7)熱啟動定位時間：≤5S
4.3數據接口特性
1)數據接口：RS232
2)網絡：RJ45
4.4電源特性指標
1)電源設配器：100~240VAC，50~60Hz市電轉DCDC24V；
2)內置鋰電池：14.8V/3200mAh
3)待機功耗：≤10W；
4.5環境適應性
1)工作溫度：主機：-20℃~+60℃；
天線：-40℃~+85℃；
2)存儲溫度：-40℃~+85℃；
3)動態范圍：≤300km/h；
4)振動：能承受GJB150.16中“第8類陸地機動”所規定的試驗條件，而具有保持結構和性能完好的能力；
5)沖擊：能承受GJB150.18中“試驗五基本設計實驗”所規定的試驗條件，而具有保持結構和性能完好的能力；
6)可靠性：MTBF≥5000h；
7)維修性：MTTR≤30min；
4.5電磁兼容性
具備抗鄰頻干擾：在移動通信、WLAN、藍牙等鄰頻干擾信號下能正確接收處理衛星出站信號；
4.6產品結構
1)整機外形尺寸：主機（長×寬×高）：410×310×41；
2)天線（直徑×高）：φ190×80；
3)整機重量：≤7Kg（不含筆記本電腦及配套電纜）
